Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

27 de mayo de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta MIZAR
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de discos y tambores para el sistema de frenado de la industria automotriz que incluye, entre otros equipos, hornos de fusión que representan el 65% del consumo de energía, línea de moldeo y trasportadoras de arena, brazos robotizados, grandes motores, así como sistema de confort para el personal (chillers e iluminación) y refrigeración para tableros eléctricos. Se tiene cuatro bancos de capacitores automáticos de 900 kVAr c/u en las subestaciones de 480V. Jornadas de trabajo 24/6 de lunes a sábado, domingos ocasionalmente.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 115 kV, 60 Hz
Nivel de tensión del punto de medición: 115 kV
Medición: Mensual
Fecha de medición inicial: 01/04/2025
Fecha de medición final: 30/04/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

  • Todos los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por el IEEE.

  • El voltaje promedio RMS se mantuvo dentro de los límites recomendados de ±5%, durante todo el periodo de medición, es un voltaje muy robusto que no presentó ninguna variación de consideración fuera de estos límites.

  • Los desbalances de la tensión y de la corriente se mantuvieron con valores por debajo de los límites recomendados, siendo los máximos de 0.40% y 5.22% para el voltaje y la corriente respectivamente.

Importante

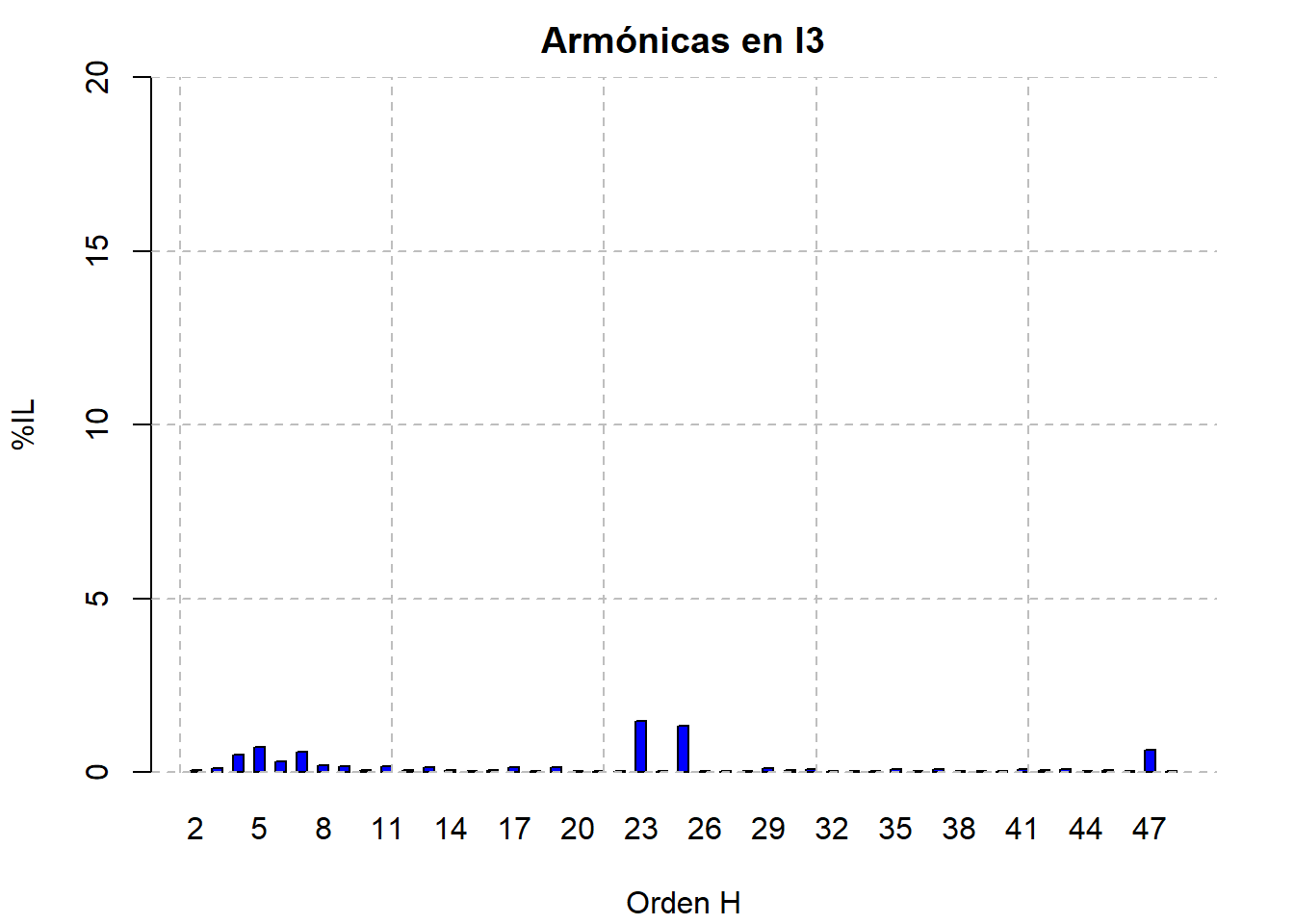

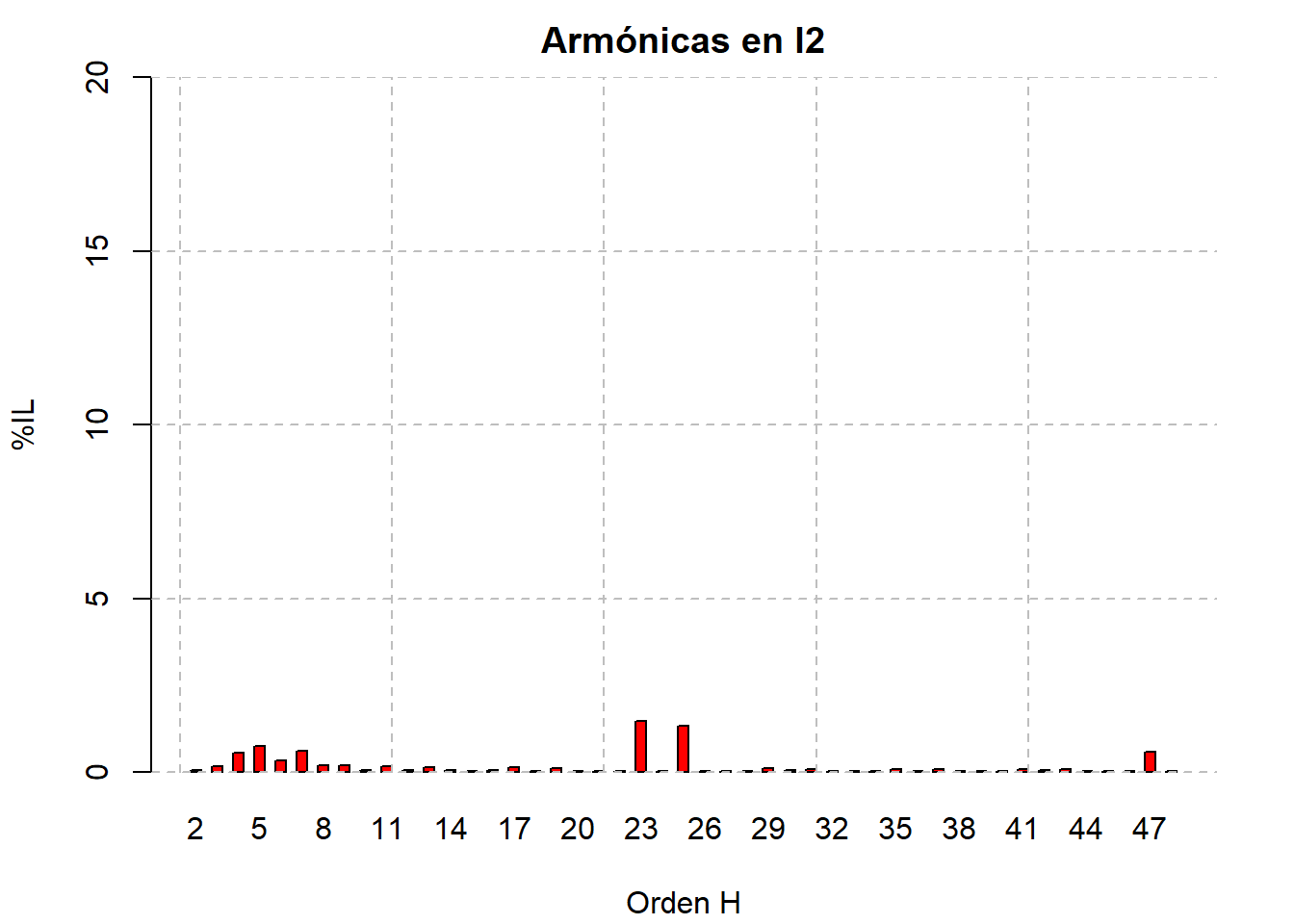

  • El comportamiento de las armónicas de corriente sigue el mismo patrón que el mes anterior, siendo las armónicas de mayor magnitud la 23ª, 25ª y 47ª, inclusive mayores a las armónicas típicas como la 5ª y 7ª.

  • Las armónicas de tensión siguen el comportamiento similar al mes anterior, esto es, las armónicas de mayor magnitud son la 5ª, 7ª, 25ª, 23ª, 47ª, 11ª y 13ª. Se recomienda revisar que no exista un problema de resonancia a la armónica 25ª.

  • Durante prácticamente todos los días, se tiene periodos de inyección de hasta 2000 kVAr a la red, esta condición se observó desde el mes anterior. Se recomienda revisar la operación de los bancos de capacitores y ajustarlos para que no inyecten potencia reactiva a la red.

Precaución
  • Es muy notoria la inyección de kVAr a la red de suministro, por lo que el factor de potencia cambia de atraso a adelanto durante todo el día, esta operación no es recomendable, puede traer problemas de tensión en la red de baja tensión.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 115162.1 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.95 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 0.78 0 - 5 %
THDi % 9.35 ---
Flicker Pst 0.18 0-1 p.u.
Flicker Plt 0.17 0-0.8 p.u.
Desbalance Dv % 0.32 0 - 2 %
Desbalance Di % 3.59 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
759.47 1,031.05 16,485.87 14,294.28 23,004.01 23,580.17 24,880.23
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−1,984.02 −714.77 3,931.55 3,824.40 8,513.73 9,608.80 10,958.12
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
887.66 1,093.01 17,040.05 14,996.61 24,233.30 24,957.06 26,568.22
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.51 0.82 0.97 0.95 0.99 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.25 0.41 0.56 0.57 0.78 0.85 0.94
THDi (%)
min. p5 p50 mean. p95 p99 max.
1.11 1.39 2.07 3.13 9.35 11.43 61.59
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.15 0.20 0.25 0.25 0.32 0.34 0.40
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.39 0.48 0.68 1.14 3.59 4.22 5.22
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.94 59.99 60.00 60.00 60.02 60.03 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
112,817.09 114,255.45 115,164.10 115,162.10 116,044.50 116,327.63 116,786.67
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
4.24 5.47 85.40 75.29 121.72 125.46 134.16
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.04 0.06 0.12 0.12 0.18 0.24 2.16
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.06 0.08 0.13 0.13 0.17 0.44 0.94
Factor K
min. p5 p50 mean. p95 p99 max.
1.05 1.09 1.21 1.51 2.53 6.80 22.43

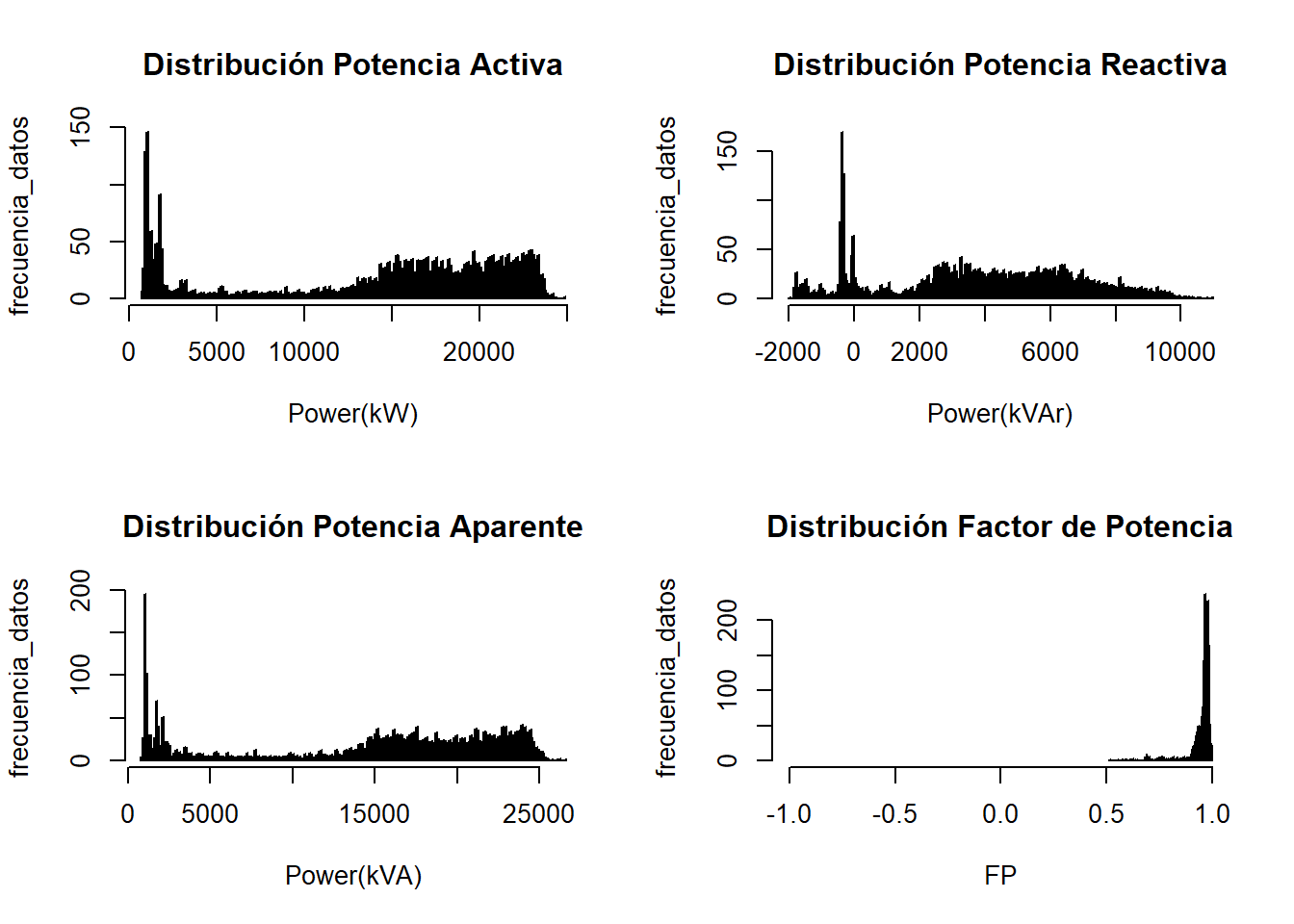

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. : 759 Min. :-1984 Min. : 888 Min. :0.51
1st Qu.: 8975 1st Qu.: 1609 1st Qu.: 9507 1st Qu.:0.95
Median :16486 Median : 3932 Median :17040 Median :0.97
Mean :14294 Mean : 3824 Mean :14997 Mean :0.95
3rd Qu.:20354 3rd Qu.: 6142 3rd Qu.:21462 3rd Qu.:0.98
Max. :24880 Max. :10958 Max. :26568 Max. :1.00

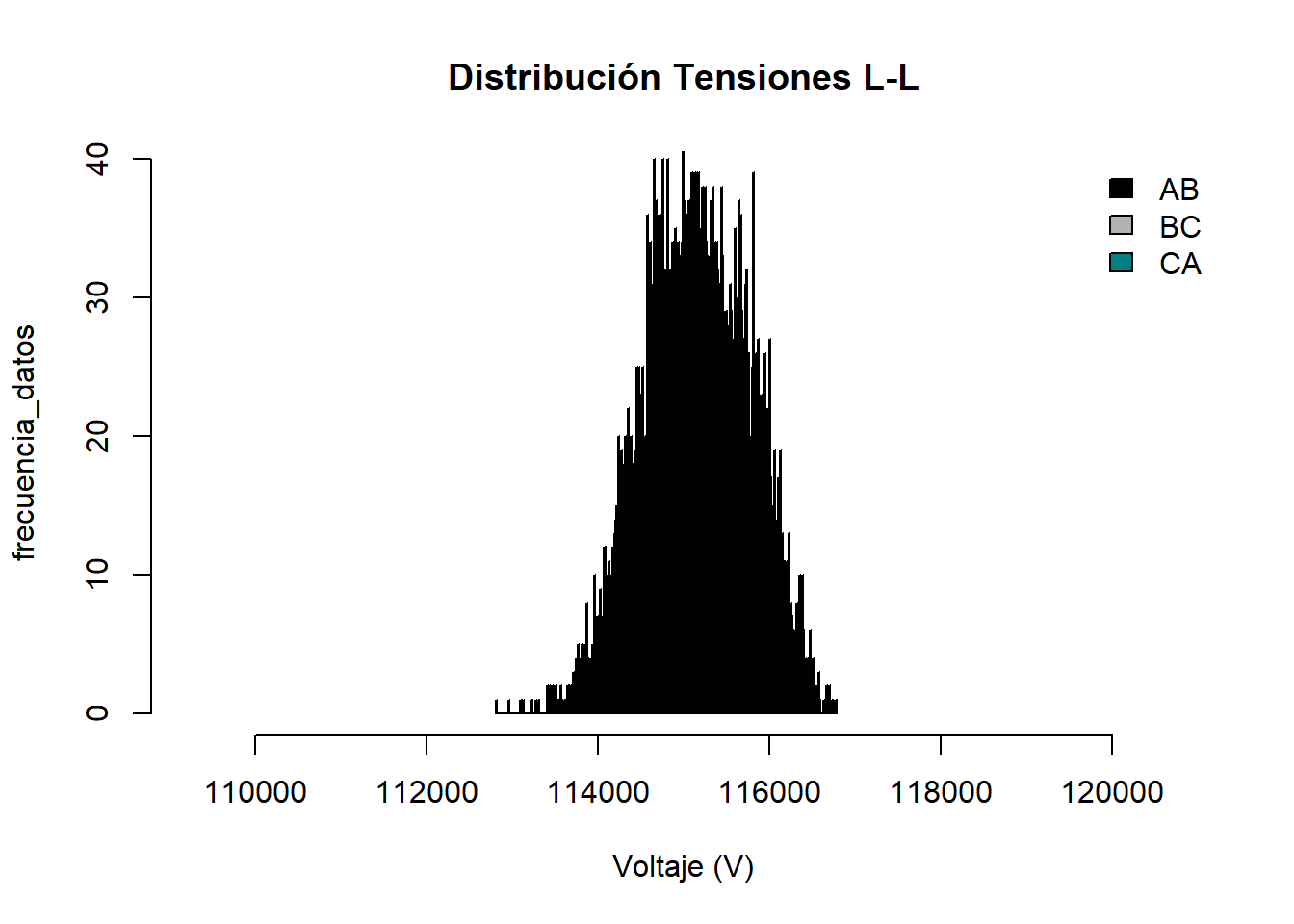

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. :113104 Min. :113274 Min. :112817
1st Qu.:114826 1st Qu.:114962 1st Qu.:114615
Median :115197 Median :115307 Median :114966
Mean :115194 Mean :115316 Mean :114976
3rd Qu.:115585 3rd Qu.:115690 3rd Qu.:115363
Max. :116661 Max. :116787 Max. :116506

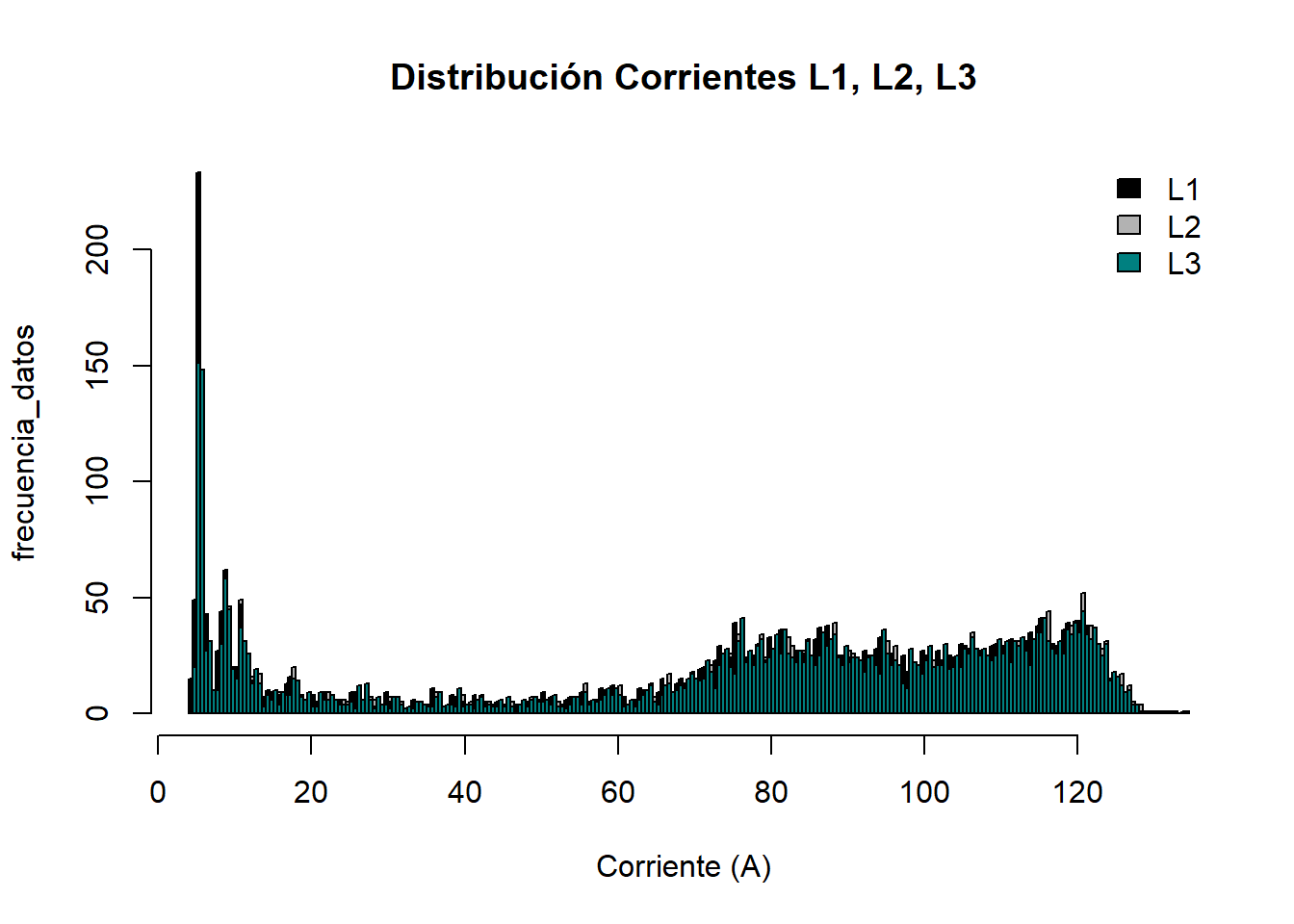

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 4.2 Min. : 4.4 Min. : 4.6
1st Qu.: 47.3 1st Qu.: 48.1 1st Qu.: 47.9
Median : 84.8 Median : 85.7 Median : 85.6
Mean : 74.8 Mean : 75.6 Mean : 75.5
3rd Qu.:107.2 3rd Qu.:108.1 3rd Qu.:108.0
Max. :132.9 Max. :134.2 Max. :133.7

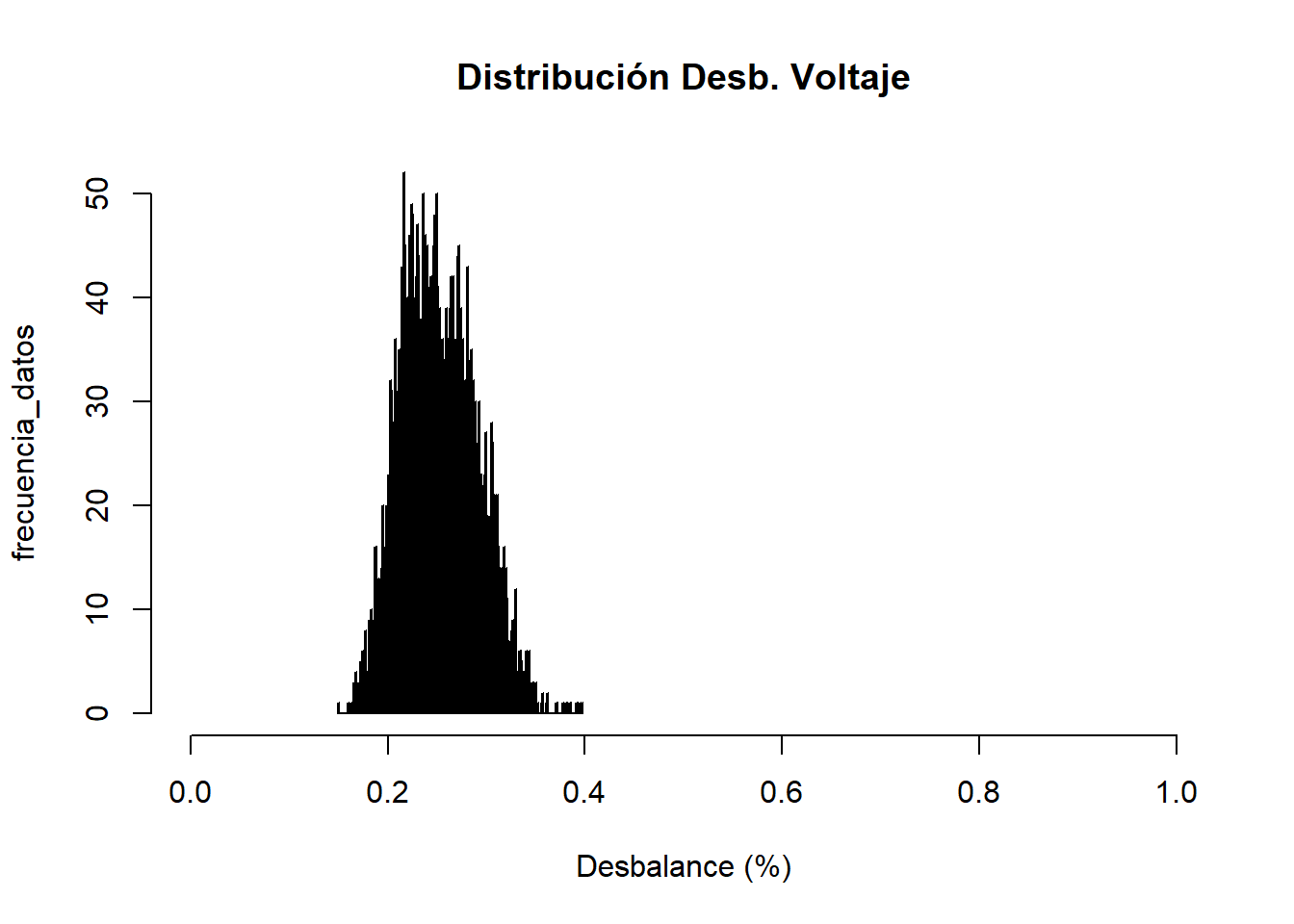

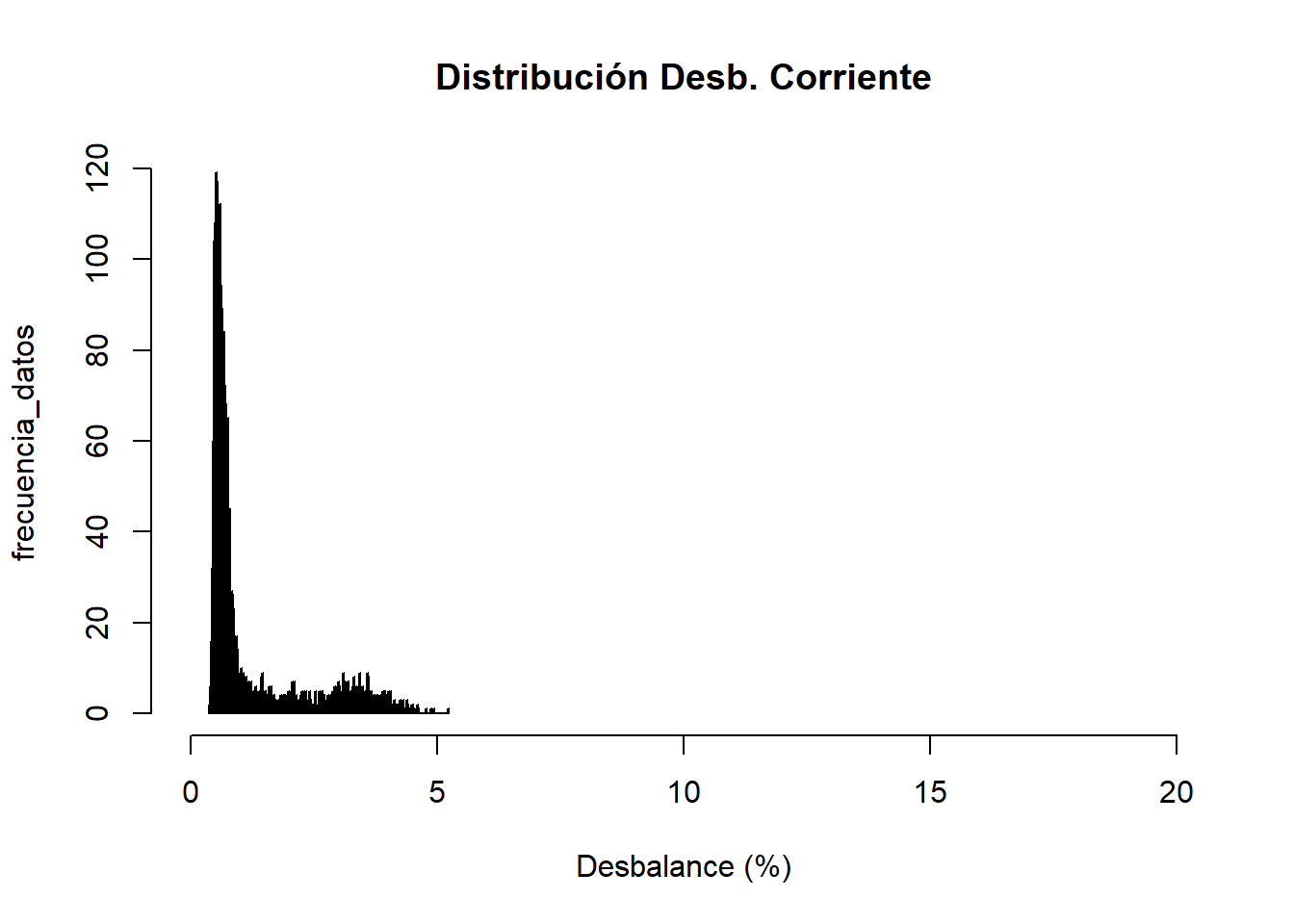

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :0.39 Min. :0.15
1st Qu.:0.56 1st Qu.:0.22
Median :0.68 Median :0.25
Mean :1.14 Mean :0.25
3rd Qu.:1.03 3rd Qu.:0.28
Max. :5.22 Max. :0.40

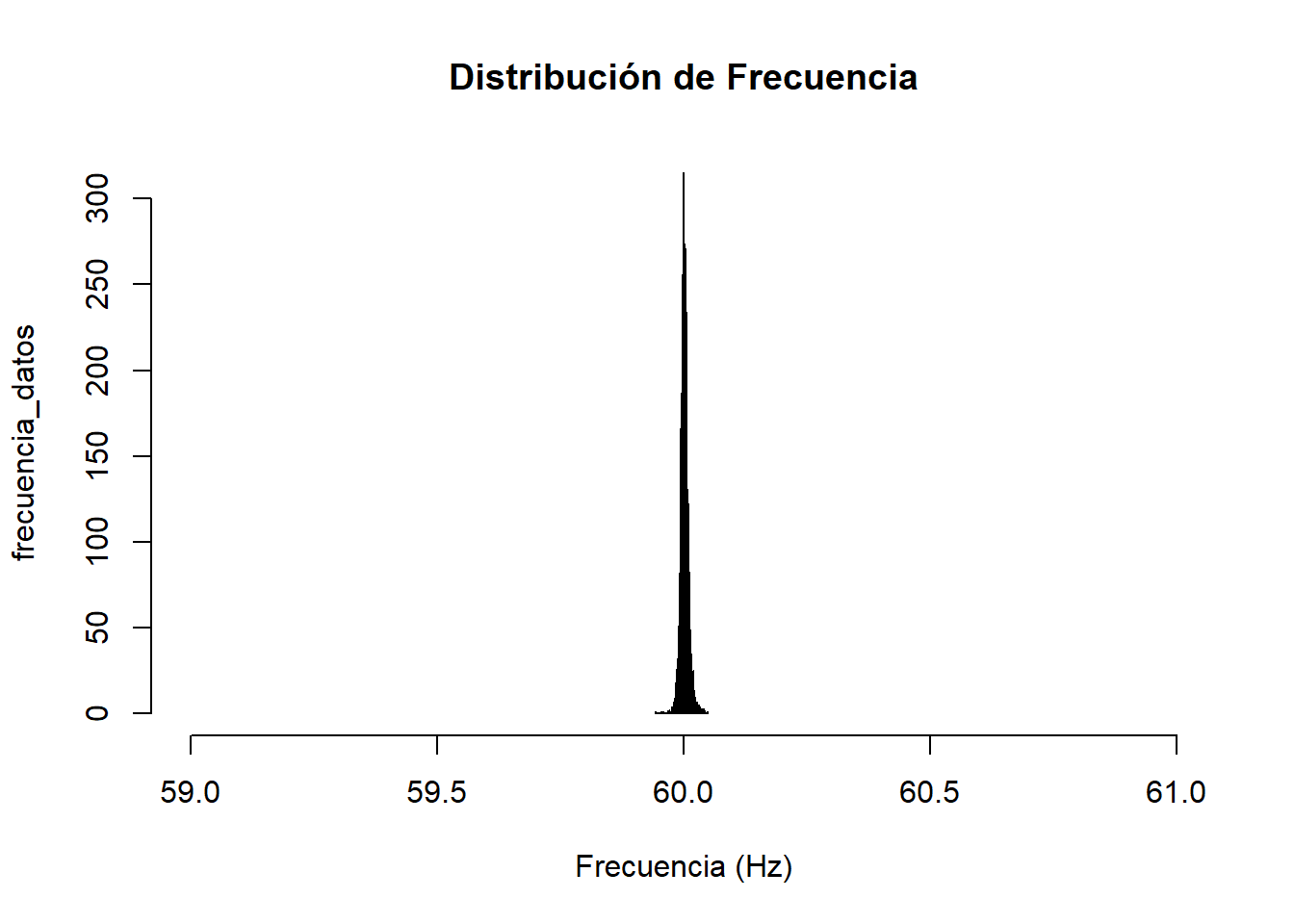

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.94
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.05

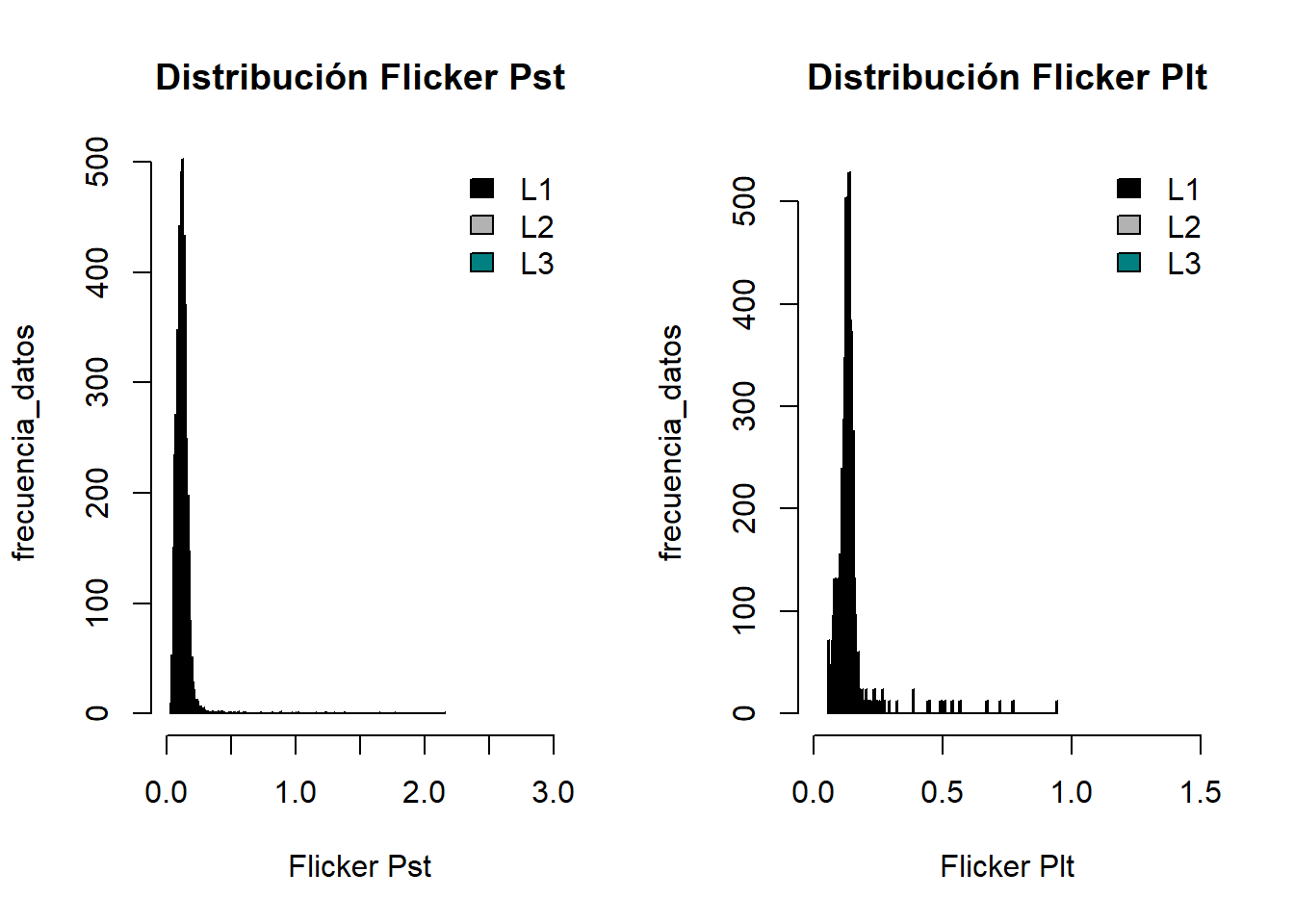

Sección: Flickers

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. :0.0350 Min. :0.0360 Min. :0.0360 Min. :0.0560 Min. :0.0550 Min. :0.059
1st Qu.:0.0930 1st Qu.:0.0910 1st Qu.:0.0940 1st Qu.:0.1160 1st Qu.:0.1140 1st Qu.:0.114
Median :0.1190 Median :0.1180 Median :0.1190 Median :0.1330 Median :0.1310 Median :0.131
Mean :0.1217 Mean :0.1211 Mean :0.1217 Mean :0.1342 Mean :0.1349 Mean :0.133
3rd Qu.:0.1430 3rd Qu.:0.1420 3rd Qu.:0.1420 3rd Qu.:0.1440 3rd Qu.:0.1430 3rd Qu.:0.145
Max. :1.7700 Max. :2.1560 Max. :1.6460 Max. :0.7750 Max. :0.9420 Max. :0.721

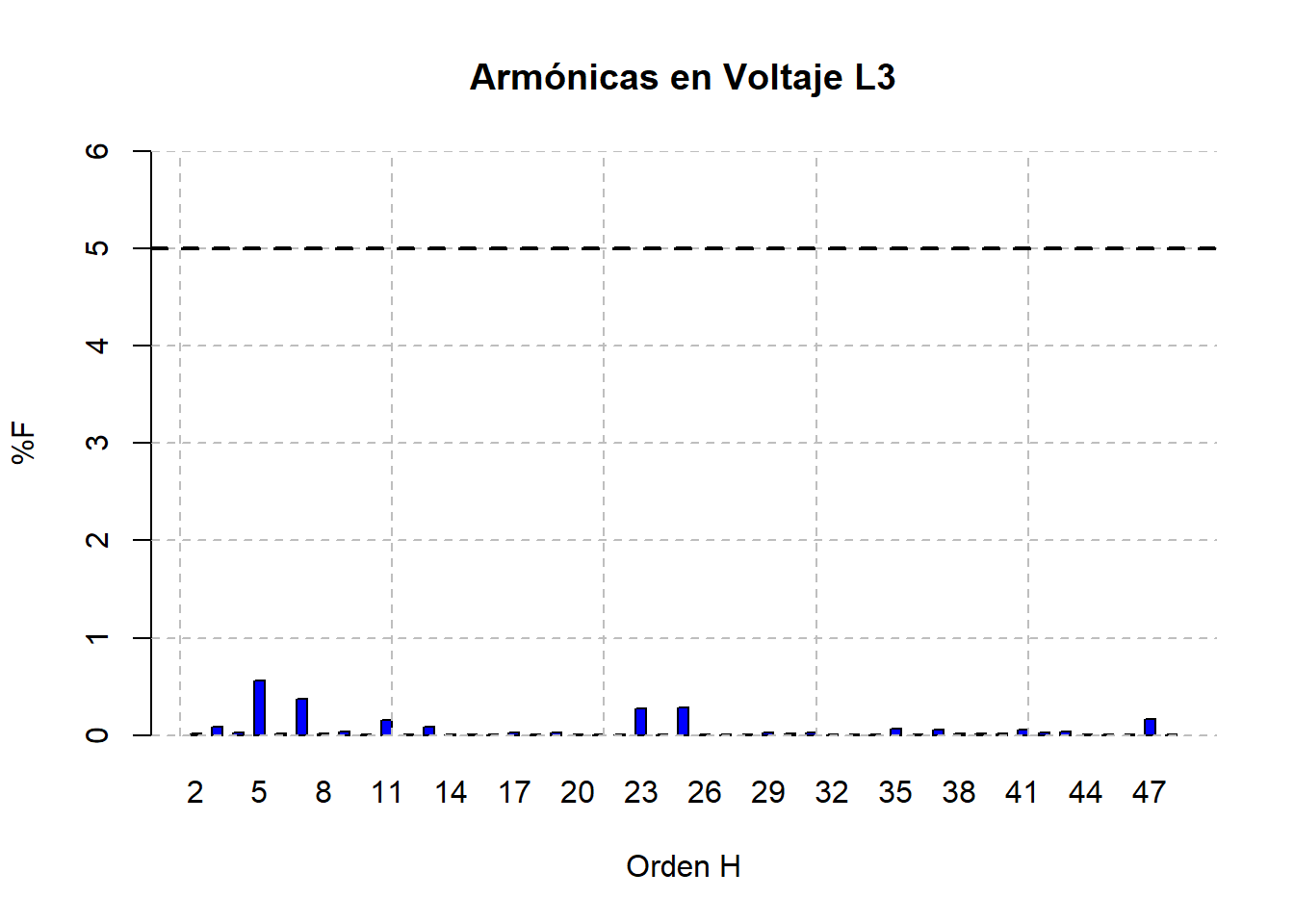

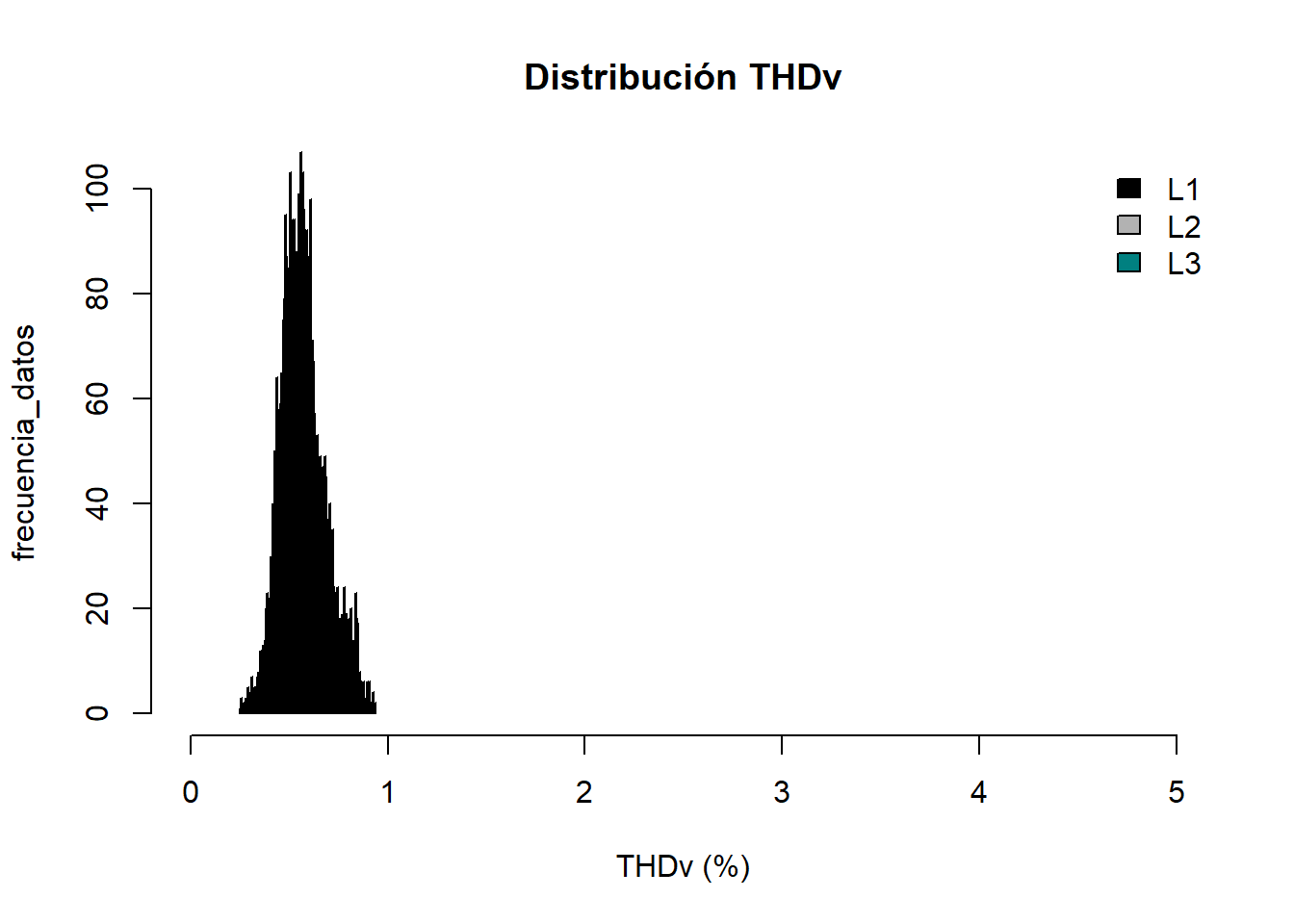

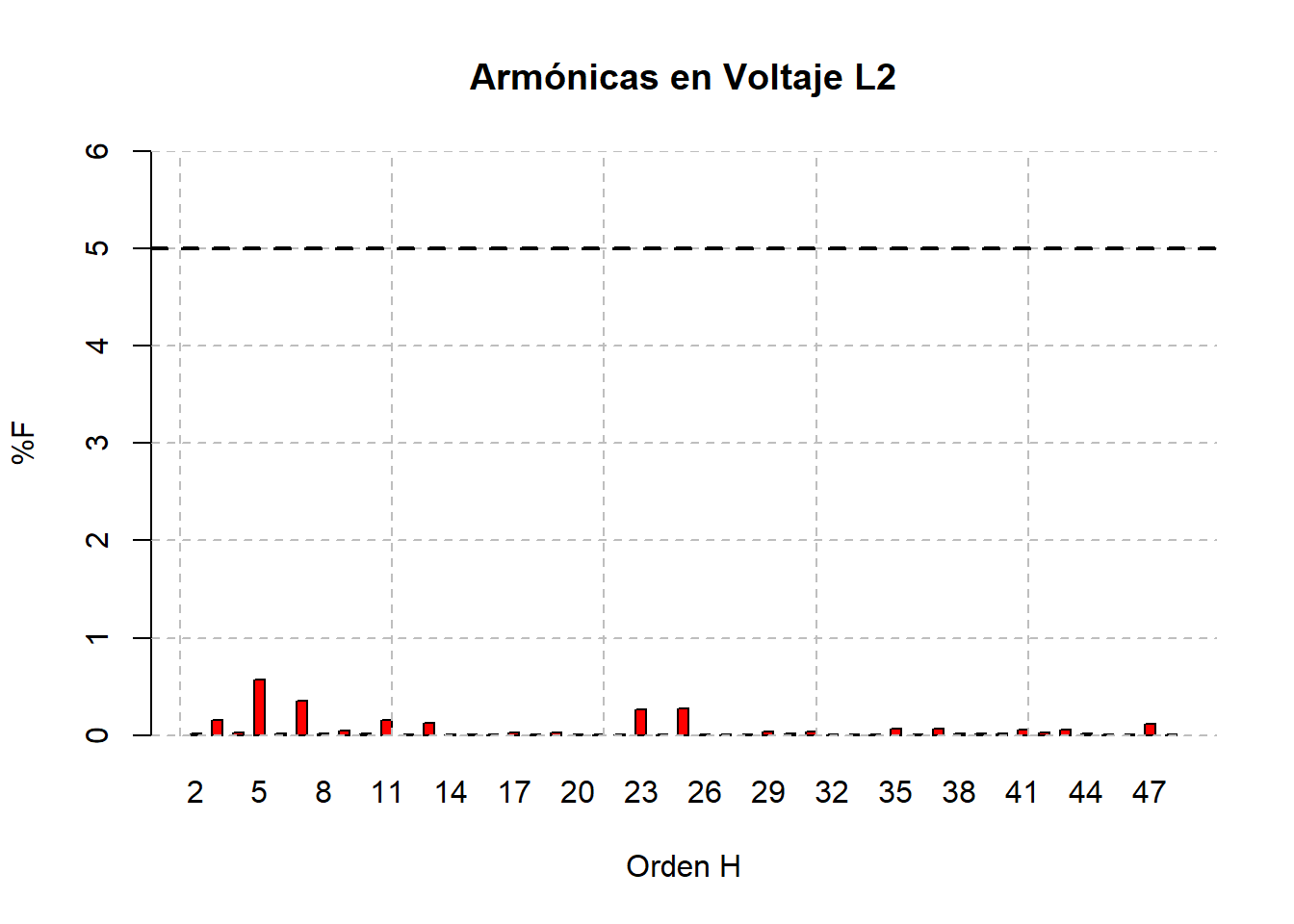

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :0.28 Min. :0.28 Min. :0.25
1st Qu.:0.49 1st Qu.:0.50 1st Qu.:0.49
Median :0.55 Median :0.56 Median :0.56
Mean :0.57 Mean :0.57 Mean :0.57
3rd Qu.:0.62 3rd Qu.:0.63 3rd Qu.:0.64
Max. :0.92 Max. :0.94 Max. :0.94

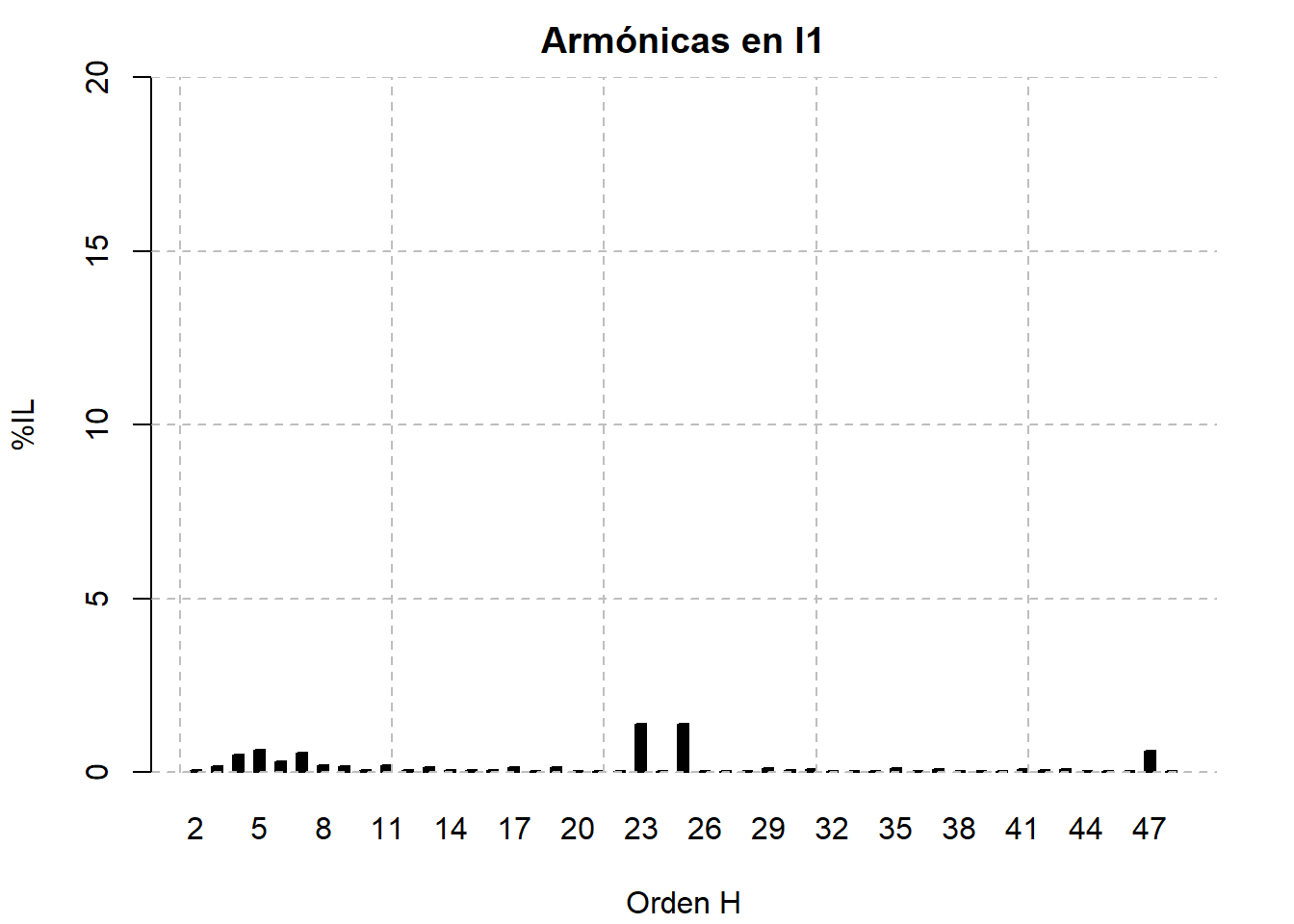

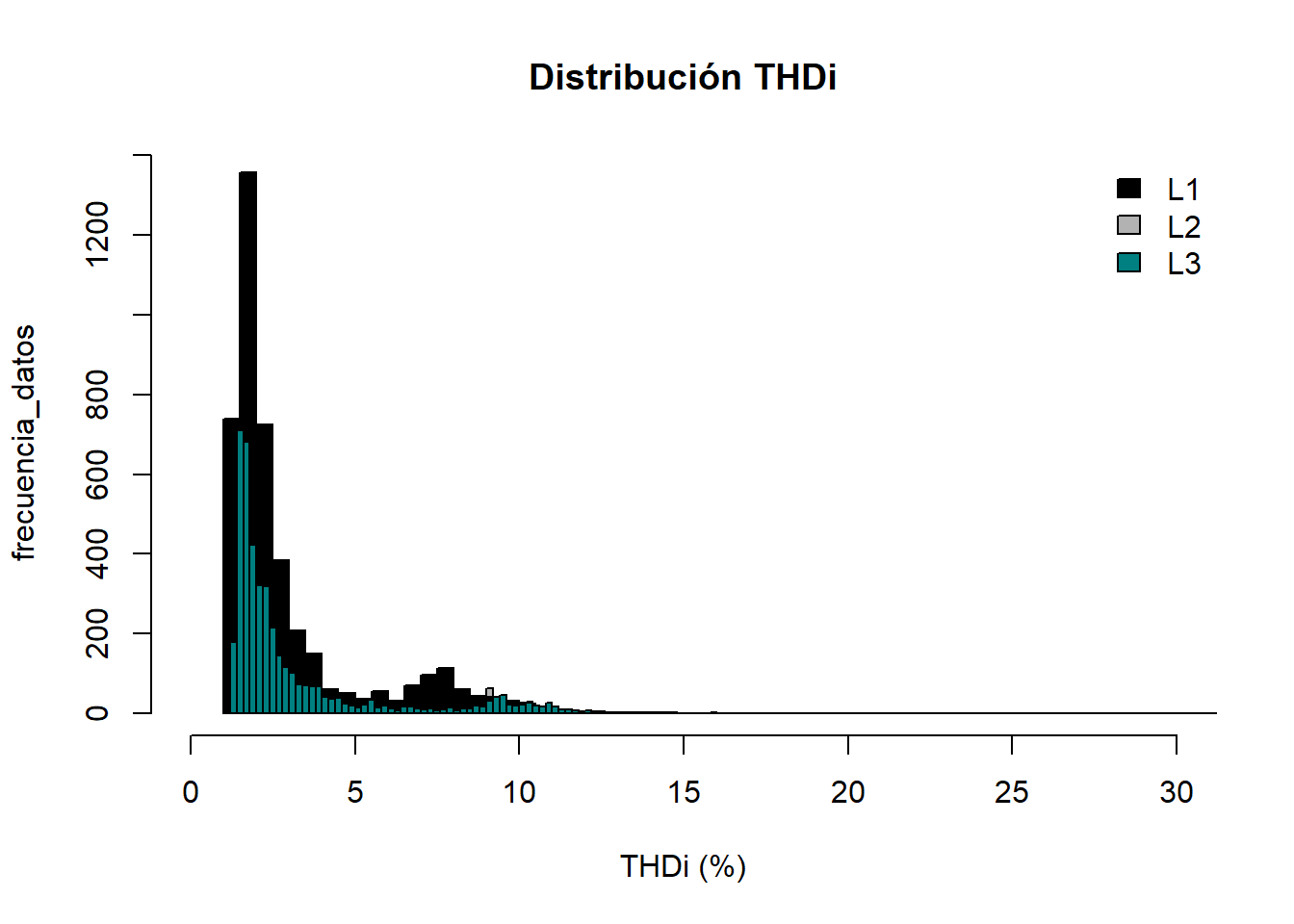

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 1.1 Min. : 1.2 Min. : 1.2
1st Qu.: 1.6 1st Qu.: 1.6 1st Qu.: 1.7
Median : 2.0 Median : 2.1 Median : 2.1
Mean : 3.0 Mean : 3.2 Mean : 3.2
3rd Qu.: 3.1 3rd Qu.: 3.2 3rd Qu.: 3.3
Max. :61.6 Max. :41.9 Max. :39.3

Sección: Factor K

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. : 1.05 Min. : 1.05 Min. : 1.05
1st Qu.: 1.14 1st Qu.: 1.13 1st Qu.: 1.14
Median : 1.21 Median : 1.21 Median : 1.21
Mean : 1.52 Mean : 1.50 Mean : 1.52
3rd Qu.: 1.40 3rd Qu.: 1.40 3rd Qu.: 1.41
Max. :21.39 Max. :20.43 Max. :22.43
